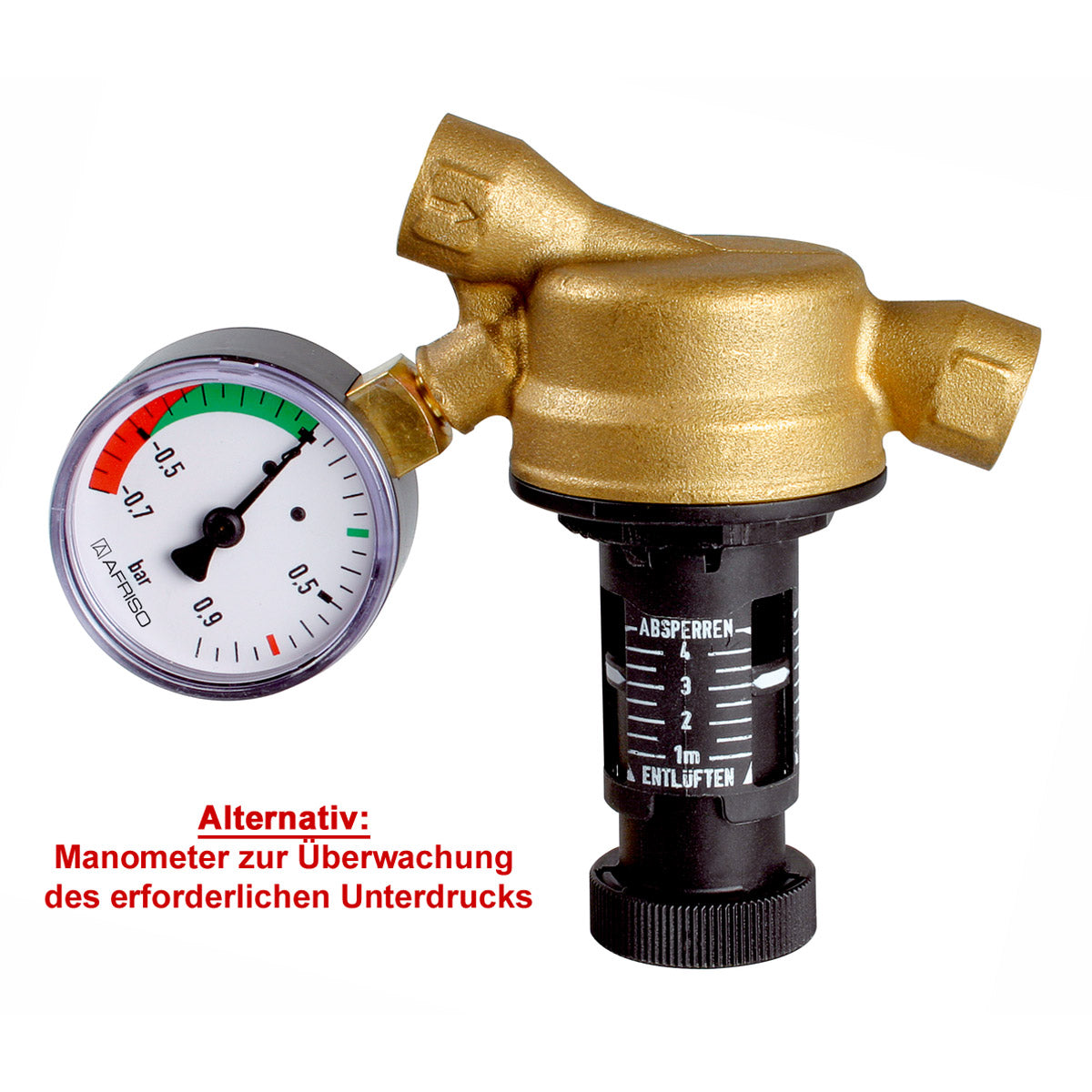

Kolben-Antiheberventil KAV

Antiheberventil von Afriso für Saugleitungen in Heizölverbraucheranlagengen, bei denen ein Bereich der Leitung unterhalb des maximalen Tankfüllstandes liegt. Das KAV verhindert bei Undichtigkeit der Saugleitung das Aushebern, Auslaufen von Heizöl aus dem Tank.

Für einen störungsfreien Betreib muss die Brennerpumpe einen Unterdruck  von mindestens -0,4 bar aufbauen.

Für den Einsatz im Freien oder im Domschacht zugelassen.

Als Verbindungsstück zwischen dem Kolben-Antiheberventil und der Ölleitung empfehlen wir flachdichtende Schneidringverschraubungen zu verwenden.

Das Kolben-Antiheberventil KAV ist eine unterdruckgesteuerte Absperreinrichtung mit völlig neuartigem Funktionsprinzip. Im Ruhezustand ist das KAV geschlossen. Beim Anlaufen der Brennerpumpe wird ein Unterdruck in der Saugleitung erzeugt. Dieser öffnet das KAV und Heizöl wird aus dem Tank angesaugt. Ist die Saugleitung undicht oder stoppt die Brennerpumpe, so schließt das KAV und die Saugleitung zwischen Tank und Brennerpumpe wird unterbrochen. Das KAV ist druckentlastend, d. h. bei Erwärmung und somit Ausdehnung des eingeschlossenen Heizöls in der Saugleitung öffnet das KAV. Das Heizöl kann in den Tank zurückfließen, sofern Tankentnahmearmatur ohne Rückflussverhinderer. Die Druckentlastung ist unabhängig von der eingestellten Absicherungshöhe und funktioniert zuverlässig bereits ab einem Ansprechdruck von 300 mbar.

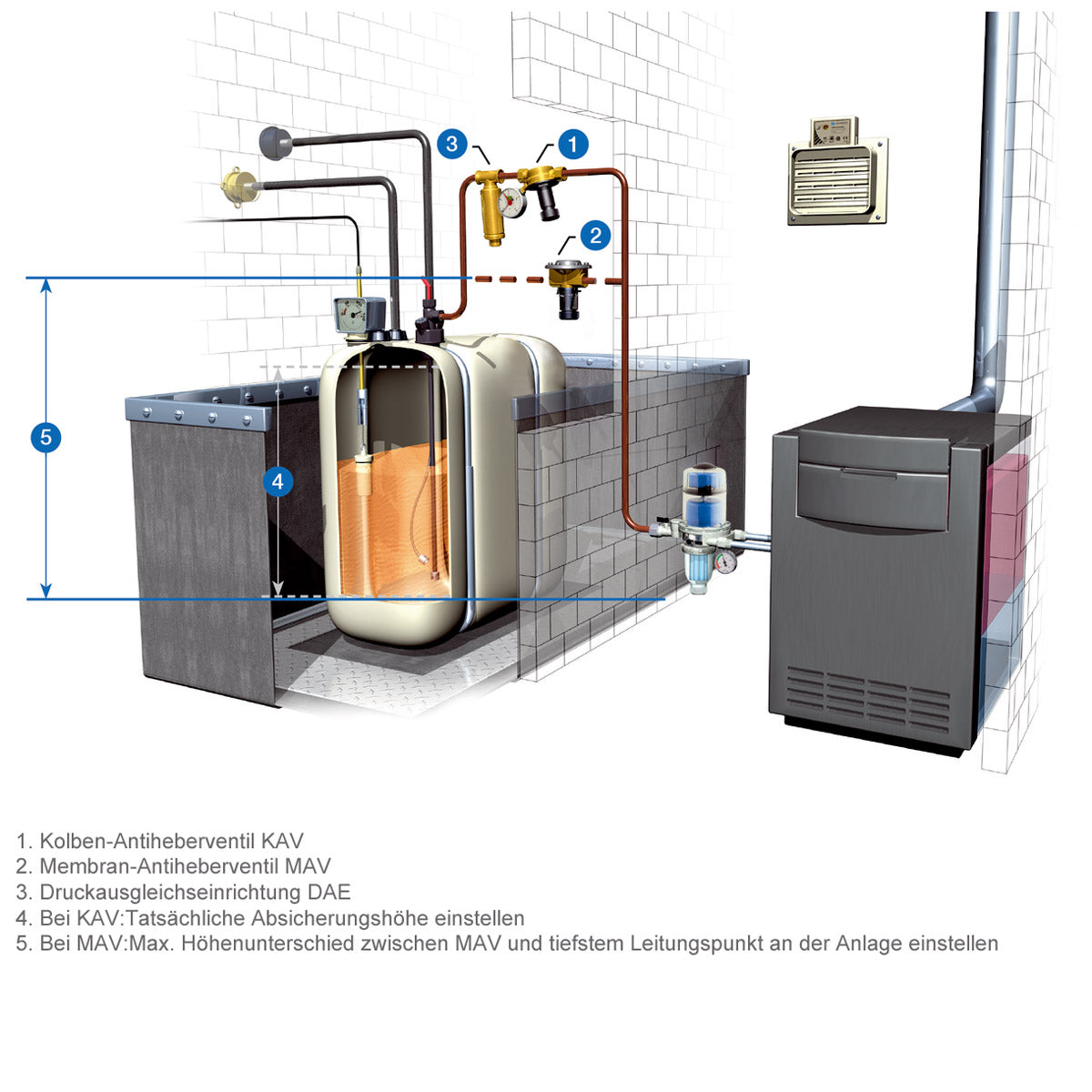

Das KAV ist stufenlos einstellbar auf eine Absicherungshöhe von 1 m - 4 m. Der Einstellwert entspricht der tatsächlichen Absicherungshöhe und nicht, wie z. B. bei Membran-Antiheberventilen, der Einbauhöhe. Dadurch wird ein verminderter Leitungswiderstand erzielt, der sich positiv auf die Lebensdauer von Brenner und Pumpe auswirkt.

Das KAV ist als geschlossenes System konzipiert. Die Entlüftung erfolgt über die ölführende Leitung zurück in den Lagerbehälter. Somit ist keine zusätzliche Entlüftung notwendig und Wasser oder Schmutz können nicht eindringen.

Mit dem Ersatz der sensitiven Membrane durch einen Kolben als Hauptfunktionselement sind Funktionsstörungen durch Verschmutzung, Vereisung oder Systemüberdruck (Reißen der Membrane) praktisch unmöglich.
